搖臂鉆床的搖臂升降運動必須在搖臂完全放松的條件下進行，升降過程結束后應將搖臂夾緊固定。

　　搖臂升降運動的運動過程為：搖臂放松——搖臂升降——搖臂夾緊。(夾緊必須在搖臂停止時進行)

　　搖臂上升與下降控制的工作過程如下：

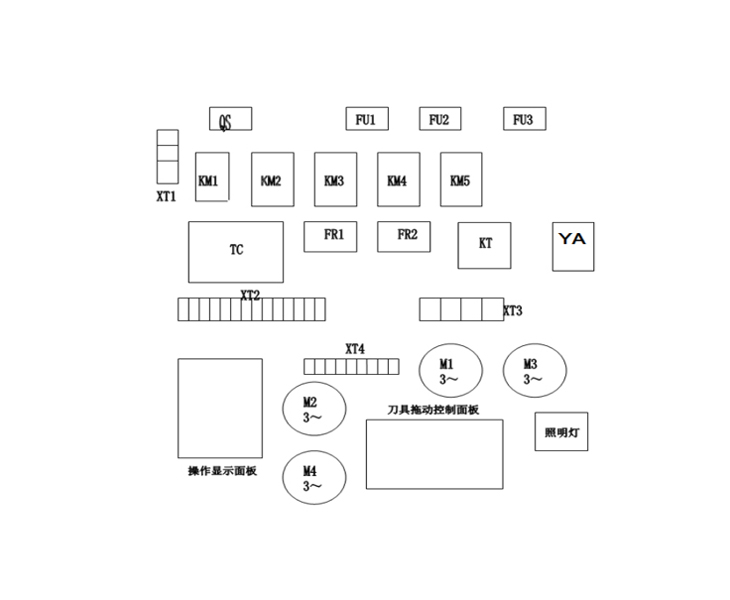

　　按下上升或者下降控制按鈕，斷電延時繼電器KT線圈通電，同時KT動合觸點使電磁鐵YA線圈通電，接觸器KM4線圈通電，電動機M3正轉，高壓油進入搖臂松開油腔，推動活塞和菱形塊實現搖臂的放松。放松至需要高度后，壓下行程開關，接觸器KM4線圈斷電(搖臂放松過程結束)，接觸器KM2、KM3線圈得電，主觸點閉合接通升降電動機M2，帶動搖臂上升。由于此時搖臂要松開，SQ4被復位，HL2燈亮，表示松開指示。松開按鈕SB3(SB4)，KM2(KM3)線圈斷電，搖臂上升(下降)運動停止，時間繼電器KT線圈斷電(電磁鐵YA線圈仍通電)，當延時結束，即升降電機完全停止時，KT延時閉合觸點閉合，KM5線圈得電，液壓泵電動機反向序接通電源而反轉，壓力油井另一條油路進入搖臂夾緊油腔，反方向推動活塞和菱形塊，使搖臂夾緊。搖臂做夾緊運動，一定時間后KT動合延時斷開觸點斷開，接觸器KM5線圈和電磁鐵YA線圈斷電，電磁閥復位，液壓泵電動機M3斷電停止工作，搖臂上升(下降)運動結束。
